Eine elektrische Parkschranke öffnet nach einem vorgesehenen Steuersignal. Dieses kann beispielsweise von einem Handsender, einem Ticketsystem oder einer Kennzeichenerkennung kommen. Die Steuerung koordiniert Antrieb, Freigabe und angeschlossene Sensoren. Wann die Schranke wieder schließt, hängt vom eingestellten Ablauf und den dafür vorgesehenen Schutzfunktionen ab.

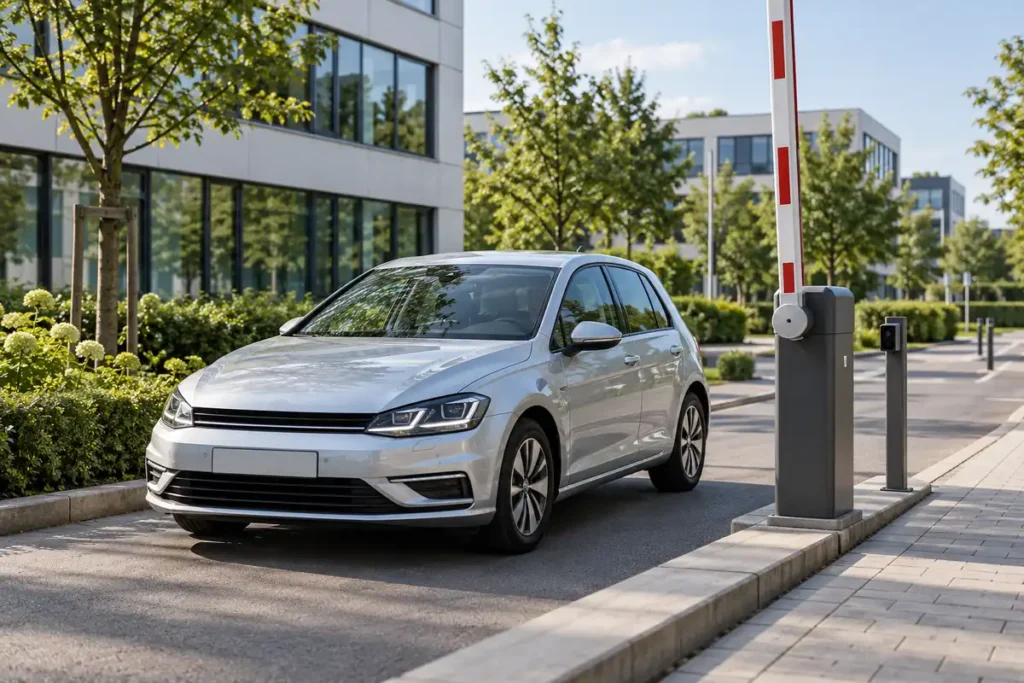

Ein Fahrzeug fährt zur Einfahrt, der Schrankenbaum hebt sich, anschließend schließt er wieder. Von außen wirkt dieser Ablauf selbstverständlich. Für den Betreiber stellen sich jedoch andere Fragen: Woher weiß die Anlage, wer einfahren darf? Erkennt sie ein wartendes Auto? Und was verhindert, dass der Schrankenbaum während der Durchfahrt schließt?
Die Antwort auf „Wie funktioniert eine Parkschranke?“ liegt im Zusammenspiel mehrerer Komponenten. Der Antrieb bewegt den Schrankenbaum. Die Steuerung verarbeitet Befehle und Signale. Ein Zugangssystem kann Berechtigungen prüfen, während geeignete Sensoren Informationen zur Fahrzeuganwesenheit oder zur Absicherung des Bewegungsbereichs liefern. Welche Bauteile diese Aufgaben übernehmen, unterscheidet sich je nach Anlage.
Für eine private Zufahrt mit wenigen Nutzern kann deshalb ein anderes Konzept passen als für einen Besucherparkplatz mit wechselnden Fahrzeugen. Entscheidend ist nicht allein die Öffnungsmethode. Auch Ausfahrt, Warteflächen, Fußwege und besondere Betriebszustände müssen berücksichtigt werden. Dieser Ratgeber erklärt den Ablauf und zeigt, welche Entscheidungen vor einer fachgerechten Installation wichtig sind.
Wie funktioniert eine Parkschranke? Der Ablauf auf einen Blick
- Anforderung: Ein Nutzer oder ein vorgesehenes Erkennungssystem fordert die Öffnung an.
- Berechtigung: Falls das Konzept eine Prüfung vorsieht, wird die Zufahrtsberechtigung ausgewertet.
- Freigabe: Die Steuerung verarbeitet den Befehl und berücksichtigt die angeschlossenen Schutzfunktionen.
- Öffnung: Der Antrieb hebt den Schrankenbaum in die vorgesehene Position.
- Durchfahrt: Sensoren können die Fahrzeuganwesenheit oder den überwachten Bereich erfassen.
- Schließung: Die Steuerung veranlasst das Schließen entsprechend dem konfigurierten Ablauf.
- Bereitschaft: Die Anlage steht für den nächsten vorgesehenen Vorgang zur Verfügung.
Nicht jede Parkschranke verwendet dafür dieselbe Technik. Eine Fahrzeugerkennung ist beispielsweise nicht automatisch auch eine Berechtigungsprüfung.
Aufbau einer Parkschranke: Welche Bauteile arbeiten zusammen?
Eine typische elektrische Parkschranke besteht aus Schrankenbaum, Gehäuse, Antrieb und Steuerung. Hinzu kommen die für den Einsatz benötigten Bedienelemente, Erkennungssysteme und Schutzeinrichtungen. Erst deren Abstimmung ergibt eine für den Standort geeignete Anlage.
| Bestandteil | Aufgabe | Bedeutung für die Planung |
|---|---|---|
| Schrankenbaum | Begrenzt die Fahrzeugdurchfahrt | Länge und Ausführung müssen zur Durchfahrt passen |
| Schrankengehäuse | Nimmt technische Komponenten auf | Aufstellung und Befestigung benötigen einen geeigneten Standort |
| Antrieb und Mechanik | Bewegen den Schrankenbaum | Auslegung muss zum vorgesehenen Betrieb passen |
| Steuerung | Verarbeitet Befehle und Eingangssignale | Legt die technischen Abläufe fest |
| Bedienelement oder Zugangssystem | Übermittelt eine Anforderung oder Freigabe | Muss zu Nutzern und Berechtigungen passen |
| Fahrzeugerkennung | Meldet die Anwesenheit eines Fahrzeugs | Einsatz und Erfassungsbereich müssen festgelegt werden |
| Schutzeinrichtungen | Sichern festgelegte Gefährdungsbereiche ab | Auswahl richtet sich nach Anlage und Nutzung |
Eine zusätzliche Software kann etwa Berechtigungen oder Parkvorgänge verwalten. Sie ist aber nicht mit der eigentlichen Schrankensteuerung gleichzusetzen. Für die Planung muss feststehen, welches System welche Entscheidung trifft und wie die Informationen übertragen werden.
Wie öffnet eine Parkschranke?
Eine Parkschranke öffnet, wenn die Steuerung einen dafür vorgesehenen Befehl verarbeitet und die Bedingungen für die Bewegung erfüllt sind. Der Befehl kann manuell ausgelöst oder aus einem automatisierten Zugangsvorgang abgeleitet werden.
Hersteller bieten dafür unterschiedliche Möglichkeiten. Hörmann nennt beispielsweise Funk-Handsender, Codetaster, Transponder, QR-Codes und Kennzeichenerkennung als Varianten der Schrankenbedienung. Welche davon sinnvoll ist, hängt vom gewünschten Zugangskonzept ab.

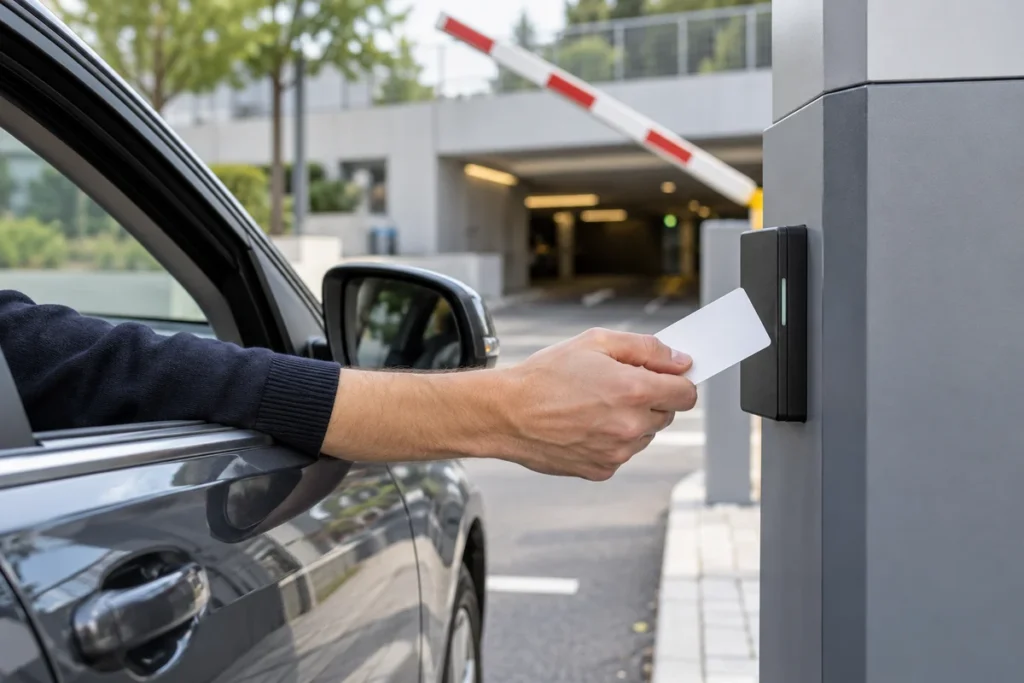

Parkschranke mit Handsender oder Transponder
Ein Handsender übermittelt einen Funkbefehl an den zugehörigen Empfänger. Ein Transponder wird über eine dafür vorgesehene Leseeinheit ausgewertet. Beide Methoden können für wiederkehrende Nutzer geeignet sein.
Für den Betreiber zählt dabei nicht nur die Bedienung. Auch Ausgabe, Zuordnung und Entzug von Berechtigungen müssen geregelt sein. Ein ausgeschiedener Mitarbeiter oder ein verlorenes Zugangsmedium darf im Verwaltungskonzept nicht übersehen werden.
Parkschranke mit Ticket oder Kennzeichenerkennung
Bei einem Ticketsystem wird die Freigabe mit einem entsprechenden Parkvorgang verknüpft. Eine Kennzeichenerkennung nutzt dagegen das erfasste Fahrzeugkennzeichen für die vorgesehene Berechtigungsprüfung.
Die technische Erkennung allein beantwortet noch nicht, ob ein Fahrzeug einfahren darf. Dafür braucht das System eine Regel, etwa eine hinterlegte Berechtigung oder eine Freigabe durch den Betreiber. Mehr zur Umsetzung beschreibt die Leistung automatisierte Zufahrt über Fahrzeugkennzeichen.
Erkennt eine Parkschranke das Auto automatisch?
Das ist möglich, aber nicht bei jeder Anlage vorgesehen. Eine Parkschranke kann Fahrzeugerkennung nutzen, um beispielsweise eine Anforderung auszulösen oder eine belegte Zone zu erfassen. Welche Information daraus entsteht, hängt vom eingesetzten Sensor und seiner Einbindung ab.
Eine Induktionsschleife ist eine Möglichkeit zur Fahrzeugerkennung. Andere Systeme arbeiten beispielsweise mit Radar oder geeigneten Laserscannern. Hersteller bieten unterschiedliche Lösungen an; deren Eigenschaften und vorgesehene Aufgaben müssen zum Einbauort passen.
Wichtig ist die Trennung der Aufgaben:
- Fahrzeug vorhanden: Ein Sensor erkennt ein Fahrzeug im vorgesehenen Bereich.
- Fahrzeug berechtigt: Das Zugangssystem bestätigt ein hinterlegtes oder freigegebenes Nutzungsrecht.
- Bewegung zulässig: Die Steuerung berücksichtigt den aktuellen Anlagenzustand und die vorgesehenen Schutzfunktionen.
Ein Sensor kann also ein Auto erkennen, ohne dessen Fahrer zu kennen. Eine Berechtigung kann wiederum gültig sein, obwohl die Bewegung aufgrund eines anderen Signals zunächst nicht ausgeführt wird.
Technischer Tipp zur Parkschranke:
Fragen Sie bei der Planung nicht nur: „Welcher Sensor ist eingebaut?“ Entscheidend ist auch: „Welche Aufgabe übernimmt er, welchen Bereich erfasst er und wie reagiert die Steuerung auf sein Signal?“
Wann schließt eine Parkschranke automatisch?
Eine automatische Parkschranke schließt nach dem für sie festgelegten Ablauf. Je nach System können dabei eine Offenhaltezeit, die erfasste Durchfahrt und weitere Bedingungen berücksichtigt werden. Einen einheitlichen Schließzeitpunkt für alle Schranken gibt es nicht.
Eine zeitgesteuerte Funktion und eine durchfahrtsbezogene Steuerung beantworten unterschiedliche Fragen. Eine Zeitvorgabe beschreibt, wie lange die Anlage geöffnet bleiben soll. Ein Sensorsignal kann zusätzlich darüber informieren, ob ein bestimmter Bereich noch belegt ist.
Deshalb reicht die Aussage „Die Schranke schließt nach einigen Sekunden“ für eine technische Beschreibung nicht aus. Es muss ebenfalls klar sein, was passiert, wenn ein Fahrzeug wartet, ein Anhänger folgt oder der überwachte Bereich nicht frei wird.
Auch der gewünschte Verkehrsablauf spielt eine Rolle. Soll für jedes Fahrzeug eine eigene Freigabe erfolgen oder ist zeitweise eine offene Zufahrt vorgesehen? Diese Entscheidung gehört zur Planung und darf nicht erst im laufenden Betrieb improvisiert werden.
Wie schützt eine Parkschranke Fahrzeuge und Personen?
Das Schutzkonzept muss die möglichen Gefährdungen am konkreten Einbauort berücksichtigen. Je nach Anlage kommen dafür unterschiedliche technische Maßnahmen infrage. Eine einzelne Fahrzeugerkennung ist nicht automatisch eine vollständige Absicherung für alle Personen und Situationen.
Die BVT-Richtlinie behandelt die Nutzungssicherheit kraftbetätigter Schranken und die Ermittlung erforderlicher Schutzmaßnahmen innerhalb ihres Anwendungsbereichs. Für die konkrete Anlage sind unter anderem Betriebsart, Nutzerkreis und örtliche Bedingungen zu bewerten.
Eine Lichtschranke überwacht beispielsweise einen festgelegten Strahlengang. Ob ihre Position und Eigenschaften für eine bestimmte Schutzaufgabe geeignet sind, muss fachlich beurteilt werden. Sie erfasst nicht automatisch jede Bewegung im gesamten Umfeld.
Wichtiger Hinweis zur Parkschranken-Funktion:
Eine gültige Öffnungsberechtigung ersetzt keine Schutzeinrichtung. Ebenso sollte eine Störung nicht durch Überbrücken von Sensoren oder eigenmächtiges Verändern der Steuerung behoben werden.
Fußgänger und Radfahrer sollten bei der Verkehrsplanung ausdrücklich berücksichtigt werden. Wo getrennte Wege möglich sind, können sie Nutzungskonflikte am Fahrzeugdurchlass reduzieren. Eine Parkschranke ist zudem keine geschlossene Grundstücksgrenze.
Wie funktioniert die Ausfahrt an einer Parkschranke?
Die Ausfahrt kann anders geregelt sein als die Einfahrt. Beispielsweise kann für die Einfahrt eine Berechtigung notwendig sein, während die Ausfahrt über eine vorgesehene Fahrzeugerkennung angefordert wird. Ebenso sind Systeme möglich, die auch beim Ausfahren ein Ticket oder eine andere Freigabe prüfen.
Vor der Umsetzung sollten deshalb folgende Fragen beantwortet werden:
- Muss jeder Ausfahrvorgang einzeln freigegeben werden?
- Können Besucher nach Ende der Einfahrtszeit noch ausfahren?
- Welche Regeln gelten für Dauerparker?
- Wie werden Fahrzeuge behandelt, die nur kurz wenden oder zurücksetzen?
- Wer unterstützt Nutzer, wenn eine Freigabe ausbleibt?
Bei einer gemeinsam genutzten Ein- und Ausfahrt kommt zusätzlich die Begegnung von Fahrzeugen hinzu. Die Steuerung der Schranke löst einen räumlichen Engpass nicht allein. Sichtverhältnisse, Wartepositionen und gegebenenfalls weitere Verkehrsregelungen müssen dazu passen.
Funktioniert eine Parkschranke ohne Internet?
Eine Parkschranke benötigt nicht grundsätzlich einen Internetanschluss für jeden Öffnungsvorgang. Lokal arbeitende Bedienelemente und Steuerungen können entsprechende Abläufe ohne externe Verbindung ermöglichen. Ob das bei einer konkreten Anlage gilt, hängt von ihrer Systemarchitektur ab.
Davon zu unterscheiden sind Funktionen wie Fernverwaltung, externe Freigaben oder die Synchronisierung von Berechtigungen. Diese können eine Netzwerk- oder Internetverbindung voraussetzen. Der Ausfall einer Verbindung muss deshalb gezielt für die betroffenen Funktionen betrachtet werden.
Bei der Beratung ist eine präzise Frage hilfreicher als „Läuft die Schranke offline?“:
Welche Ein- und Ausfahrten bleiben möglich, wenn die externe Verbindung ausfällt?
So lässt sich festlegen, welche Funktionen lokal verfügbar sein sollen und welche organisatorische Unterstützung bei einer Störung benötigt wird.
Was macht eine Parkschranke bei Stromausfall?
Das Verhalten bei Stromausfall ist systemabhängig. Die Schranke öffnet weder grundsätzlich automatisch noch ist bei jeder Anlage dieselbe manuelle Bedienung vorgesehen. Dieser Betriebszustand muss anhand der konkreten Ausstattung geplant werden.
SOMMER beschreibt für bestimmte Schranken beispielsweise eine mechanische Notentriegelung sowie einen optionalen Akkubetrieb. Solche Eigenschaften gelten für die jeweiligen Systeme und dürfen nicht pauschal vorausgesetzt werden.
Für Betreiber sind drei Punkte besonders relevant: Wer bemerkt den Ausfall, wer darf eine vorgesehene Ersatzbedienung durchführen und wie werden betroffene Nutzer informiert? Auch die Wiederaufnahme des Betriebs muss entsprechend den Herstellerangaben erfolgen.
Eine Notentriegelung ist keine allgemeine Bedienanleitung für Parkplatznutzer. Sie gehört in die Hände befugter, entsprechend eingewiesener Personen.
Wie funktioniert eine Parkschranke im Alltag? Ein Beispiel
Ein angenommenes Beispiel: Ein Bürostandort hat feste Stellplätze für Mitarbeitende und einige Besucherplätze. Mitarbeitende sollen selbstständig einfahren können. Besucher erhalten ihre Freigabe über einen Ansprechpartner.
Das Zugangssystem prüft die jeweilige Berechtigung und übermittelt bei Freigabe den vorgesehenen Öffnungsbefehl. Die Schrankensteuerung koordiniert die Bewegung mit den angeschlossenen Signalen. Anschließend erfolgt die Schließung entsprechend dem abgestimmten Durchfahrtsablauf.
Für die Ausfahrt wird ein eigener Prozess festgelegt. Zusätzlich werden verlorene Zugangsmedien, Besucher nach Geschäftsschluss und Störungen berücksichtigt. So entsteht ein Konzept, das mehr beschreibt als das bloße Heben und Senken des Schrankenbaums.
Welche Parkschranken-Funktion passt zu welcher Nutzung?
Die passende Funktion ergibt sich aus Nutzergruppen und Betriebsabläufen. Für wenige feste Berechtigte ist eine andere Verwaltung sinnvoll als für ständig wechselnde Besucher. Die folgende Übersicht ist eine Orientierung und keine pauschale Systemempfehlung.
| Nutzung | Denkbarer Zugang | Besonders zu klären |
|---|---|---|
| Kleine private Nutzergruppe | Handsender oder Transponder | Vergabe und Verlust von Zugangsmedien |
| Mitarbeiterparkplatz | Individuell verwaltete Berechtigungen | Nutzerwechsel und zeitliche Regeln |
| Besucherparkplatz | Freigabe durch Ansprechpartner | Erreichbarkeit und Besucherablauf |
| Bewirtschaftete Parkfläche | Ticket- oder kennzeichenbezogenes System | Zusammenhang zwischen Parkvorgang und Ausfahrt |
| Gemischte Nutzergruppen | Kombination geeigneter Verfahren | Einheitliche Verwaltung der unterschiedlichen Rechte |
Mehr Funktionen bedeuten nicht automatisch eine passendere Anlage. Entscheidend ist, ob die benötigten Abläufe verständlich bedient und verlässlich verwaltet werden können.
Checkliste zur Planung einer Parkschranke
Für eine erste Beratung hilft eine Beschreibung des gewünschten Betriebs. Ein fertiges technisches Konzept müssen Sie dafür noch nicht mitbringen.
- Welche Nutzergruppen sollen passieren?
- Wie viele Fahrbewegungen sind ungefähr zu erwarten?
- Welche Fahrzeuge nutzen die Durchfahrt?
- Sind Einfahrt und Ausfahrt getrennt?
- Wo können Fahrzeuge vor der Schranke warten?
- Welche Wege nutzen Fußgänger und Radfahrer?
- Wie erhalten Besucher Zugang?
- Welche Funktionen sollen ohne externe Verbindung verfügbar bleiben?
- Wie sollen Stromausfall und Störungen behandelt werden?
- Wer verwaltet Berechtigungen und betreut die Anlage?
Diese Angaben beeinflussen die technische Auswahl und die Konfiguration. Eine vermeintlich passende Öffnungsmethode kann ungeeignet sein, wenn sie den tatsächlichen Besucher- oder Ausfahrtsablauf nicht unterstützt.
Parkschranken in Niedersachsen: Warum die Abstimmung vor Ort zählt
Eine Parkschranke muss zur Zufahrt passen, nicht nur zum gewünschten Bedienkomfort. KIM KEY erfasst dafür die Nutzung und die örtlichen Voraussetzungen und stimmt geeignete Komponenten auf den vorgesehenen Ablauf ab.
Zum Projekt gehören Beratung, Bereitstellung der ausgewählten Technik, fachgerechte Installation und Konfiguration. Bei der Übergabe werden Bedienung und Zuständigkeiten erläutert. Auch spätere Anpassungen und Wartung sind bei der weiteren Betreuung zu berücksichtigen.
Für ein umfassenderes Konzept ist KIM KEY Ansprechpartner für Sicherheitssysteme für Objekte in Braunscweig. Eine Schranke kann dabei mit weiteren Zugangslösungen abgestimmt werden, sofern die technischen Schnittstellen und betrieblichen Anforderungen passen.
Parkschranken-Funktion verstehen und die Zufahrt passend planen
Eine Parkschranke verbindet die Bewegung des Schrankenbaums mit einem festgelegten Zugangskonzept. Ob ein Fahrzeug erkannt wird, eine Berechtigung vorliegt und die Bewegung ausgeführt werden kann, sind dabei unterschiedliche Fragen.
Beschreiben Sie Ihre Zufahrt und den gewünschten Betriebsablauf im Beratungsformular auf dieser Seite. KIM KEY kann darauf aufbauend die örtlichen und technischen Voraussetzungen mit Ihnen abstimmen.
FAQ: Wie funktioniert eine Parkschranke?
Die Steuerung verarbeitet einen Öffnungsbefehl und koordiniert den Antrieb mit den vorgesehenen Eingangssignalen und Schutzfunktionen. Nach der Durchfahrt schließt die Anlage entsprechend dem festgelegten Ablauf.
Nein. Das hängt vom Zugangskonzept ab. Eine Fahrzeugerkennung kann eine Anforderung auslösen, während zusätzlich eine Berechtigung geprüft werden muss.
Dafür kann geeignete Sensorik eingesetzt werden, beispielsweise eine entsprechend positionierte Fahrzeugerkennung. Welche Signale für den Schließablauf ausgewertet werden, ist anlagenabhängig.
Nein. Die Bedienung kann auch über andere Verfahren wie Handsender, Transponder oder Ticket erfolgen. Eine Kamera ist beispielsweise bei einer entsprechenden Kennzeichenerkennung Teil des Systems.
Das kann je nach Steuerung, Schnittstellen und Anlagenzustand möglich sein. Vor einer Erweiterung müssen die technische Kompatibilität und die Auswirkungen auf den vorgesehenen Betrieb geprüft werden.
