Wer eine Schrankenanlage nachrüsten möchte, sollte zuerst Nutzung, Zufahrt und vorhandene Technik prüfen lassen. Eine neue Schranke an einer bestehenden Einfahrt ist etwas anderes als der Umbau einer vorhandenen Anlage. Entscheidend sind geeignete Fundamente, Versorgung, Steuerung, Schutzmaßnahmen und ein klarer Ablauf für Einfahrt, Ausfahrt und Störungen.
Eine bisher offene Zufahrt soll künftig nur noch berechtigten Fahrzeugen zur Verfügung stehen. Oder eine vorhandene Schranke funktioniert zwar, lässt sich aber nicht so bedienen, wie es der heutige Betrieb verlangt. Beide Situationen führen zur Frage, ob sich eine Schrankenanlage nachrüsten lässt.
In vielen Fällen ist eine technische Lösung möglich. Was weiterverwendet werden kann und welche Komponenten neu erforderlich sind, lässt sich jedoch nicht allein anhand eines Fotos vom Schrankenbaum entscheiden. Ein vorhandener Stromanschluss sagt beispielsweise wenig über seine Eignung aus. Ebenso bedeutet eine funktionierende Steuerung nicht automatisch, dass sie eine zusätzliche Zugangslösung unterstützt.
Der erste Schritt ist deshalb eine Bestandsaufnahme mit einem klaren Ziel: Was soll nach der Nachrüstung anders funktionieren? Erst daraus ergeben sich Anforderungen an Technik, Verkehrsführung und Bedienung. Dieser Ratgeber zeigt, welche Informationen Sie vorbereiten können und wann eine Erweiterung, ein teilweiser Austausch oder eine neue Anlage näherliegt. Für die Umsetzung begleitet KIM KEY Projekte als Fachpartner für Sicherheitssysteme und geregelte Zufahrten in Braunschweig.
Schrankenanlage nachrüsten: Die wichtigsten Prüfungen im Überblick
- Ausgangssituation: Besteht bereits eine Schranke oder nur die Zufahrt?
- Nutzung: Welche Fahrzeuge und Nutzer sollen passieren?
- Bauliche Voraussetzungen: Passen Montagefläche, Fundament und Durchfahrtsbereich?
- Versorgung: Sind geeignete Strom- und gegebenenfalls Datenleitungen vorhanden?
- Kompatibilität: Unterstützen Steuerung und Zubehör die gewünschten Funktionen?
- Sicherheit: Welche Auswirkungen hat der neue Betriebsablauf auf Fahrzeuge und Personen?
- Betrieb: Wer verwaltet Berechtigungen, bearbeitet Störungen und betreut die Anlage?
Für die praktische Umsetzung beschreibt KIM KEY die Leistung elektrische Schranken für bestehende Zufahrten in Braunschweig planen und installieren.
Welche Schrankenanlage möchten Sie nachrüsten?
Unter einer Nachrüstung können drei unterschiedliche Vorhaben verstanden werden: die erstmalige Ausstattung einer vorhandenen Zufahrt, die Elektrifizierung einer manuellen Schranke oder die Erweiterung einer bereits elektrischen Anlage. Diese Unterscheidung bestimmt den weiteren Prüfaufwand.
| Ausgangssituation | Gewünschte Änderung | Zentrale Vorprüfung |
|---|---|---|
| Zufahrt ohne Schranke | Fahrzeugzugang begrenzen | Standort, Verkehrsführung und Infrastruktur |
| Manuelle Schranke | Elektrische Bedienung ermöglichen | Eignung der Konstruktion für den vorgesehenen Umbau |
| Elektrische Schranke | Neue Zugangsmethode ergänzen | Steuerung, Schnittstellen und Berechtigungsverwaltung |
| Bestehende Anlage mit geänderter Nutzung | Mehr oder andere Fahrzeuge abwickeln | Auslegung, Bewegungsablauf und Schutzkonzept |
| Ältere Anlage mit technischen Einschränkungen | Betrieb modernisieren | Zustand, Unterlagen und verfügbare Unterstützung |
Eine Nachrüstung muss daher nicht bedeuten, dass möglichst viele alte Teile erhalten bleiben. Ziel ist eine nachvollziehbar geeignete Gesamtlösung.
Parkschranke nachrüsten: Zuerst den gewünschten Betrieb festlegen
Bevor Technik ausgewählt wird, sollte der spätere Ablauf beschrieben sein. Wer darf einfahren, wie erhalten Besucher Zugang und wie funktioniert die Ausfahrt? Diese Entscheidungen beeinflussen die erforderlichen Komponenten stärker als eine bevorzugte Bedienungsart allein.
Hilfreich sind konkrete Angaben zu:
- regelmäßigen Nutzern und wechselnden Besuchern;
- täglichen Fahrbewegungen und möglichen Spitzenzeiten;
- Pkw, Lieferfahrzeugen, Motorrädern oder Fahrzeugen mit Anhänger;
- getrennten oder gemeinsam genutzten Ein- und Ausfahrten;
- Fußgängern und Radfahrern im Umfeld;
- Betriebszeiten und Zugang außerhalb der üblichen Besetzung.
Ein Mitarbeiterparkplatz mit festen Berechtigungen benötigt beispielsweise einen anderen Ablauf als eine Besucherzufahrt. Auch eine zusätzliche Öffnungsmethode sollte deshalb ein konkretes Problem lösen.
Hersteller bieten unterschiedliche Bedien- und Zugangssysteme, darunter Handsender, Transponder und Kennzeichenerkennung. Welche Kombination unterstützt wird, ist von der jeweiligen Anlage abhängig.
Schranke nachrüsten: Welche Unterlagen zum Bestand helfen?
Für die erste Beurteilung sind Hersteller, Modell und vorhandene Dokumentation besonders hilfreich. Ohne diese Angaben bleibt unklar, welche Funktionen vorgesehen sind und wie Erweiterungen eingebunden werden können.
Bereiten Sie nach Möglichkeit vor:
- Fotos von Zufahrt, Schranke und sichtbarem Typenschild;
- Betriebs- und Montageanleitung;
- Schalt- oder Anschlussunterlagen;
- vorhandene Prüf- und Wartungsnachweise;
- Angaben zu bisherigen Erweiterungen;
- eine Beschreibung wiederkehrender Störungen.
Öffnen Sie dafür keine elektrischen Gehäuse. Innenaufnahmen oder Anschlussprüfungen gehören in die fachliche Bestandsaufnahme.
Fehlende Unterlagen bedeuten nicht automatisch, dass die gesamte Anlage ersetzt werden muss. Sie können die Beurteilung und weitere Nutzung jedoch erschweren. Deshalb sollte ihre Verfügbarkeit frühzeitig geklärt werden.

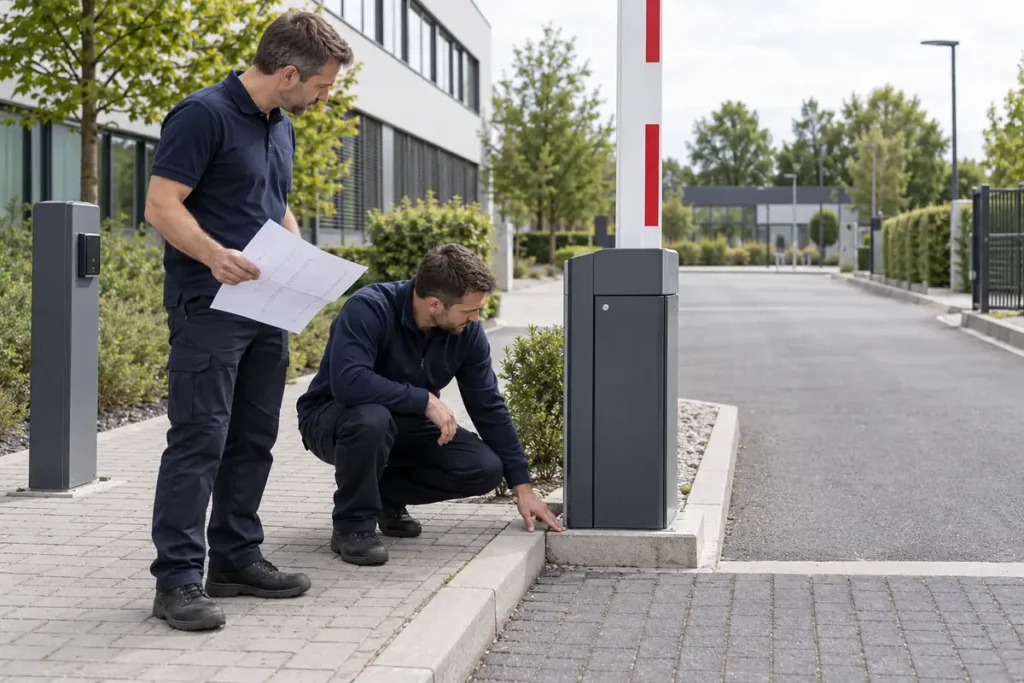

Elektrische Schranke nachrüsten: Was muss an der Zufahrt passen?
Die Anlage benötigt einen geeigneten Montageort mit ausreichendem Bewegungsraum und einer passenden Verkehrsführung. Vorhandene Pflasterflächen oder ein alter Betonsockel sind noch kein Nachweis dafür, dass die neue Ausführung dort befestigt werden kann.
Zu prüfen sind unter anderem Fundament, Befestigungspunkte, Untergrund und mögliche Leitungswege. Hinzu kommen Durchfahrtsbreite, Höhenverhältnisse und Hindernisse im Bewegungsbereich.
Ebenso wichtig ist die Warteposition vor der Schranke. Fahrzeuge sollten den vorgesehenen Freigabevorgang durchführen können, ohne Gehwege, Radwege oder andere Verkehrsflächen zu blockieren.
Planungstipp zur Schranken-Nachrüstung:
Fotografieren Sie die Zufahrt aus Sicht eines ankommenden und eines ausfahrenden Fahrers. Ergänzen Sie eine Aufnahme der Fußwege. So lassen sich Platzfragen im ersten Gespräch besser einordnen.
Schrankensteuerung nachrüsten: Warum ein freier Anschluss nicht genügt
Ein freier Eingang an der Steuerung belegt noch nicht, dass eine neue Funktion passend umgesetzt werden kann. Entscheidend ist, wie Signale verarbeitet werden und welche Auswirkungen sie auf den gesamten Bewegungsablauf haben.
Bei einer Erweiterung muss beispielsweise geklärt werden:
- Welches Gerät prüft die Berechtigung?
- Welches Signal fordert die Öffnung an?
- Wie wird die Durchfahrt erfasst?
- Unter welchen Bedingungen schließt die Schranke?
- Welche Funktion bleibt bei einer Kommunikationsstörung verfügbar?
Auch vorhandene Sensoren dürfen nicht allein nach ihrer äußeren Bauform beurteilt werden. Ihre technische Aufgabe und Einbindung müssen zum geänderten Betrieb passen.
Soll die Zufahrt künftig Fahrzeuge automatisch zuordnen, ist die Erweiterung einer Zufahrtslösung um Kennzeichenerkennung ein möglicher Ansatz. Dafür sind neben der technischen Verbindung auch Berechtigungsverwaltung und Datenverarbeitung zu berücksichtigen.
Manuelle Schranke elektrisch nachrüsten: Geht das immer?
Nein. Eine manuelle Schranke lässt sich nicht grundsätzlich durch das Ergänzen eines beliebigen Antriebs elektrifizieren. Konstruktion, Mechanik und vorgesehene Verwendung müssen für den Umbau geeignet sein.
Der elektrische Betrieb verändert außerdem die Bedienung: Eine Person führt den Schrankenbaum nicht mehr unmittelbar von Hand. Daraus ergeben sich andere Anforderungen an Steuerung und Schutzmaßnahmen.
Ein vollständiger Austausch kann deshalb die passendere Lösung sein, wenn ein geeigneter Umbau nicht vorgesehen oder nicht nachvollziehbar umsetzbar ist. Die Entscheidung sollte auf der technischen Beurteilung beruhen und nicht auf dem Wunsch, den vorhandenen Schrankenbaum unbedingt weiterzuverwenden.
Strom und Daten beim Nachrüsten einer Schrankenanlage
Eine elektrische Schranke benötigt eine geeignete Versorgung. Ob ein vorhandener Anschluss verwendet werden kann, muss anhand der gewählten Anlage und der Installation geprüft werden. Dass am Standort bereits Strom vorhanden ist, reicht als Aussage nicht aus.
Für zusätzliche Komponenten können weitere Leitungswege erforderlich werden. Dazu gehören beispielsweise Bedienelemente, Sensoren oder die Anbindung an ein übergeordnetes System.
Ein Internetanschluss ist dagegen nicht für jede Grundfunktion zwingend erforderlich. Lokal arbeitende Bedienung und Steuerung sind von Funktionen wie Fernverwaltung oder externer Berechtigungsprüfung zu unterscheiden.
Fragen Sie deshalb konkret: Welche Funktionen sollen bei einem Ausfall der externen Verbindung erhalten bleiben? Daraus lässt sich ein passendes Betriebskonzept ableiten.
Schrankenanlage nachrüsten: Sicherheit nach der Änderung neu betrachten
Die vorhandenen Schutzmaßnahmen müssen auch zum geänderten Ablauf passen. Besonders relevant ist das, wenn eine bisher beaufsichtigte Bedienung durch eine automatische Öffnung oder Schließung ersetzt wird.
Eine Fahrzeugerkennung ist dabei nicht automatisch eine vollständige Absicherung für Personen. Ebenso erfüllt eine Zugangskarte eine andere Aufgabe als eine Schutzeinrichtung: Sie kann eine Berechtigung nachweisen, schützt aber nicht selbst vor einer gefährlichen Bewegung.
Die BVT-Richtlinie für den sicheren Betrieb kraftbetätigter Schranken behandelt die Beurteilung geeigneter Schutzmaßnahmen für unterschiedliche Betriebsbedingungen innerhalb ihres Anwendungsbereichs. Die konkrete Ausführung muss am Einsatzort bewertet werden.
Hinweis zur elektrischen Nachrüstung:
Schutzeinrichtungen dürfen nicht überbrückt werden, um eine neue Steuerung zum Funktionieren zu bringen. Wenn vorhandene Komponenten den gewünschten Ablauf nicht unterstützen, muss die technische Lösung angepasst werden.
Schranke nachrüsten oder austauschen: Was spricht wofür?
Eine Erweiterung kommt eher infrage, wenn der Bestand geeignet, dokumentiert und technisch unterstützbar ist. Ein Austausch wird wichtiger, wenn grundlegende Voraussetzungen fehlen oder die gewünschte Nutzung nicht zur vorhandenen Konstruktion passt.
| Befund am Bestand | Mögliche Konsequenz |
|---|---|
| Anlage und Unterlagen sind nachvollziehbar, gewünschte Erweiterung wird unterstützt | Gezielte Nachrüstung prüfen |
| Einzelne Komponenten sind ungeeignet, übriger Bestand ist verwendbar | Teilweisen Austausch bewerten |
| Mechanische Schäden oder ungeklärte Befestigung | Instandsetzung beziehungsweise neue Ausführung prüfen |
| Gewünschter Automatikbetrieb passt nicht zum Schutzkonzept | Steuerung und Schutzmaßnahmen gemeinsam neu planen |
| Ersatzteile oder fachliche Unterstützung fehlen | Weitere Nutzbarkeit kritisch bewerten |
Die Tabelle ist eine Orientierung, keine Entscheidung aus der Ferne. Mehrere Befunde können gleichzeitig vorliegen.
Schrankenanlage umbauen: Ist eine neue Konformitätsbewertung nötig?
Nicht jede Erweiterung ist automatisch eine wesentliche Veränderung. Umgekehrt lässt sich ein Eingriff nicht allein deshalb als unbedeutend behandeln, weil nur wenige Bauteile ergänzt werden. Entscheidend sind seine Auswirkungen auf Funktion und Sicherheit.
Das BMAS-Interpretationspapier zur wesentlichen Veränderung von Maschinen beschreibt eine einzelfallbezogene Bewertung. Dabei wird unter anderem betrachtet, ob neue Gefährdungen entstehen oder bestehende Risiken steigen.
Welche Nachweise und weiteren Schritte erforderlich sind, muss für das konkrete Vorhaben und den maßgeblichen Rechtsrahmen geklärt werden. Die vorhandene Kennzeichnung allein beantwortet nicht, ob die veränderte Ausführung weiterhin ausreichend dokumentiert ist.
Parkschranke nachrüsten: Ein Beispiel aus dem Bestand
Angenommen, eine Wohnanlage besitzt eine elektrische Schranke mit Handsendern. Künftig sollen einzelne Berechtigungen zentral verwaltet und Besucher gezielt eingelassen werden können.
Zuerst werden Modell, Steuerung und vorhandene Anschlüsse aufgenommen. Anschließend wird geklärt, ob die neue Zugangslösung unterstützt wird und wie Einfahrt, Ausfahrt und Besucherfreigabe zusammenarbeiten sollen.
Der Antrieb muss dadurch nicht zwangsläufig ersetzt werden. Es kann aber erforderlich sein, Steuerung, Bedienelemente oder weitere Komponenten anzupassen. Eine reine Erweiterung der Öffnungsmethode ist erst dann ausreichend, wenn auch der übrige Ablauf passt.
Checkliste: Was Sie vor dem Nachrüsten der Schrankenanlage vorbereiten können
Für die Beratung müssen Sie keine fertige technische Lösung vorgeben. Eine klare Beschreibung des Bestands und des gewünschten Ergebnisses ist hilfreicher.
- Ausgangssituation: offene Zufahrt, manuelle oder elektrische Schranke
- Hersteller und genaue Modellbezeichnung
- Fotos und verfügbare Unterlagen
- Gewünschte Änderung des Betriebs
- Nutzergruppen und Fahrzeugarten
- Ungefähres Verkehrsaufkommen
- Platzverhältnisse und Fußwege
- Bekannte Strom- und Datenanschlüsse
- Bestehende Störungen oder Beschädigungen
- Zuständige Personen für Verwaltung und Betrieb
Unbekannte Punkte können bei der Bestandsaufnahme geklärt werden. Sie sollten nicht durch Vermutungen ersetzt werden.
Schrankenanlage nachrüsten: Umsetzung und Übergabe mitplanen
Zur Nachrüstung gehört auch die Frage, wie der Standort während der Arbeiten erreichbar bleibt. Ein notwendiges Zeitfenster, vorübergehende Zufahrtsregelungen und die Information der Nutzer sollten deshalb vorab abgestimmt werden.
Nach der Umsetzung müssen die vorgesehenen Funktionen geprüft und die zuständigen Personen eingewiesen werden. Dazu gehören Bedienung, Berechtigungsverwaltung und der Umgang mit Störungen.
KIM KEY verbindet Beratung, Auswahl und Bereitstellung geeigneter Komponenten mit Installation und Konfiguration. Für Projekte in Niedersachsen wird anhand des Bestands abgestimmt, welche Maßnahmen tatsächlich erforderlich sind.
Schrankenanlage nachrüsten: Erst prüfen, dann die Technik festlegen
Eine passende Nachrüstung beginnt mit dem gewünschten Ablauf und einer nachvollziehbaren Prüfung des Bestands. Erst danach lässt sich entscheiden, welche Komponenten erhalten bleiben können und welche Änderungen erforderlich sind.
Beschreiben Sie Ihre Zufahrt, die vorhandene Technik und die gewünschte Verbesserung im Beratungsformular auf dieser Seite. KIM KEY kann darauf aufbauend die nächsten Schritte für die fachgerechte Umsetzung mit Ihnen abstimmen.
FAQ zum Nachrüsten einer Schrankenanlage
Das lässt sich nicht pauschal zusagen. Platz, Montagefläche, Verkehrsführung und erforderliche Infrastruktur müssen zur geplanten Anlage passen.
Das kann möglich sein, wenn Steuerung und geeigneter Empfänger die gewünschte Funktion unterstützen. Die Kompatibilität und der vorgesehene Ablauf müssen geprüft werden.
Nur wenn Konstruktion und Umbaukonzept dafür geeignet sind. Andernfalls kann eine neue elektrische Anlage zweckmäßiger sein.
Möglicherweise. Zustand, Ausführung und Eignung müssen für die neue Anlage beurteilt werden; ihre bloße Existenz genügt nicht.
Nein. Je nach Befund sind eine Erweiterung, ein teilweiser Austausch oder eine vollständige Erneuerung möglich. Die Bestandsaufnahme schafft die Grundlage für diese Entscheidung.
