Eine Induktionsschleife erkennt Fahrzeuge über die Veränderung eines elektromagnetischen Feldes. Ein angeschlossener Detektor wertet das Signal aus und übermittelt es an die Schrankensteuerung. Je nach Planung kann es zur Öffnung, Anwesenheitserkennung oder Ablaufsteuerung dienen. Eine Zufahrtsberechtigung und der Schutz von Personen sind davon gesondert zu betrachten.
Ein Fahrzeug fährt an die Ausfahrt, die Schranke öffnet sich – ohne Tastendruck und ohne sichtbaren Sensor. Häufig steckt eine Induktionsschleife im Fahrbahnbelag dahinter. Sie meldet, dass sich ein Fahrzeug in einem festgelegten Bereich befindet.
Damit ist bereits die wichtigste Frage zur Induktionsschleife an der Schranke beantwortet: Sie erkennt Anwesenheit, nicht automatisch die Identität oder Berechtigung des Fahrers. Ob die Schranke daraufhin öffnet, offen bleibt oder auf eine weitere Freigabe wartet, bestimmt das Zusammenspiel mit der Steuerung.
Für Betreiber wird dieser Unterschied spätestens dann relevant, wenn eine Zufahrt geändert wird, Motorräder hinzukommen oder die Schranke unerwartet reagiert. Ein höher eingestellter Empfindlichkeitswert löst solche Fragen nicht zwangsläufig.
Der folgende Überblick erklärt die Funktion, typische Aufgaben und Grenzen. Er hilft Ihnen außerdem, eine Neuinstallation oder Bestandsprüfung vorzubereiten. Als Fachpartner für Sicherheitssysteme in Braunschweig betrachtet KIM KEY dabei die gesamte Zufahrt einschließlich Steuerung und Nutzung.
Induktionsschleife an der Schranke: Die wichtigsten Antworten
- Was wird erkannt? Fahrzeuge beziehungsweise geeignete metallische Objekte im Erfassungsbereich.
- Wie funktioniert das? Das Fahrzeug verändert die elektrischen Eigenschaften der Schleife; der Detektor erkennt die Veränderung.
- Öffnet dadurch jede Schranke? Nur wenn die Steuerung entsprechend eingerichtet ist.
- Wird eine Berechtigung geprüft? Nicht durch die Schleife allein.
- Werden Fußgänger geschützt? Eine Fahrzeugschleife ersetzt keine vollständige Personenabsicherung.
- Kann man sie nachrüsten? Das hängt von Fahrbahn, Leitungswegen, Detektor und Steuerung ab.
Induktionsschleife Schranke: Funktion verständlich erklärt

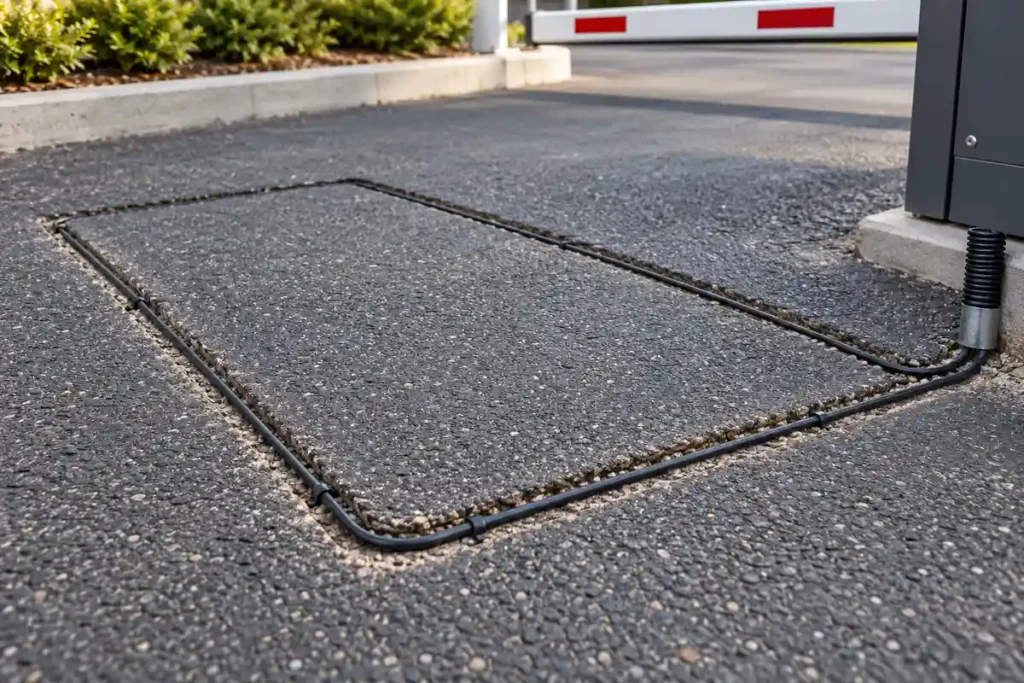

Das System besteht aus einer im Boden verlegten Leiterschleife, einer Zuleitung und einem Schleifendetektor. Die Schleife bildet mit der Elektronik des Detektors einen elektrischen Schwingkreis.
Befindet sich ein Fahrzeug über der Schleife, verändern seine metallischen Bestandteile die Induktivität. Der Detektor erfasst die daraus entstehende Frequenzänderung und schaltet bei entsprechender Auswertung einen Ausgang. Dieses Signal wird von der Schrankensteuerung verarbeitet.
Die Erkennung erfolgt also nicht durch das Gewicht des Fahrzeugs und auch nicht durch einen mechanischen Druckkontakt. Die Schleife ist ebenso wenig eine Kamera: Sie liest weder Kennzeichen noch Fahrzeugdaten aus. Die Installationsunterlagen von Bircher beschreiben dieses Funktionsprinzip und weisen zugleich auf die Grenzen bei Personen und Objekten mit geringem Metallanteil hin.
Kontaktschleife an der Schranke: Was bedeutet der Begriff?
Wer nach „Kontaktschleife Schranke“ sucht, meint häufig eine solche Fahrzeugerkennung im Boden. Bei der hier beschriebenen induktiven Ausführung entsteht jedoch kein mechanischer Kontakt durch das Überfahren.
Für Planung oder Ersatzteilanfragen ist die genaue Bezeichnung wichtig: Benötigt werden Angaben zur vorhandenen Schleife, zum Detektor und zur Schrankensteuerung. Der Suchbegriff allein beschreibt noch keine bestimmte Ausführung.
Welche Aufgaben übernimmt eine Induktionsschleife an der Schranke?
Eine Schleife kann unterschiedliche Aufgaben unterstützen. Entscheidend ist, wie ihr Signal verwendet wird; ein äußerlich ähnlicher Einbau bedeutet nicht automatisch dieselbe Funktion.
Induktionsschleife als Öffnungsanforderung
Bei einer entsprechend geplanten Ausfahrt kann die Fahrzeugerkennung eine Öffnung anfordern. Auf der Einfahrtsseite kann dasselbe Signal dagegen zunächst nur anzeigen, dass ein Fahrzeug auf Freigabe wartet.
Das verhindert ein häufiges Missverständnis: Eine Schleife vor einer Zufahrt muss nicht dazu führen, dass jedes erkannte Fahrzeug einfahren darf.
Induktionsschleife zur Anwesenheitserkennung
Eine Schleife kann melden, dass der zugeordnete Bereich noch belegt ist. Diese Information lässt sich in die Steuerungslogik einbeziehen, beispielsweise um einen Schließvorgang abhängig von der Fahrzeuganwesenheit zu behandeln.
Wie sich die Anlage bei belegter Schleife, Signalverlust oder einer Störung verhalten soll, muss zur konkreten Steuerung passen. „Schleife vorhanden“ ist deshalb keine ausreichende Beschreibung der vorgesehenen Schutzfunktion.
Induktionsschleifen für Richtung und Zählung
Mit geeigneten Mehrkanaldetektoren und passend angeordneten Schleifen kann die Reihenfolge der Erfassung zur Richtungsauswertung genutzt werden. Hersteller bieten außerdem Funktionen zur Anwesenheits- oder Impulsausgabe an.
Eine belastbare Fahrzeugzählung erfordert zusätzlich eine geeignete Verkehrsführung. Ein Detektorsignal allein ergibt noch keine vollständige Parkraumverwaltung. Entsprechende Funktionsmöglichkeiten dokumentieren unter anderem SOMMER und BEA.
Bei der Planung einer elektrischen Schranke mit abgestimmter Steuerung werden diese Aufgaben gemeinsam festgelegt.
Induktionsschleife, Lichtschranke und Kennzeichenerkennung im Vergleich
Die Systeme beantworten unterschiedliche Fragen. Sie können sich ergänzen, sind aber nicht beliebig gegeneinander austauschbar.
| Technik | Welche Information liefert sie? | Typischer Nutzen | Wichtige Grenze |
|---|---|---|---|
| Induktionsschleife | Fahrzeug beziehungsweise metallisches Objekt im Schleifenbereich erkannt | Anwesenheit und Ablaufsteuerung | Keine Identitäts- oder Berechtigungsprüfung |
| Lichtschranke | Ein optischer Strahl wird unterbrochen | Überwachung einer definierten Linie, abhängig von Ausführung und Einbau | Keine flächige Erfassung des gesamten Durchfahrtsbereichs |
| Kennzeichenerkennung | Ein Kennzeichen wurde gelesen | Abgleich mit hinterlegten Berechtigungen | Erkennungsbedingungen und Datenschutz müssen berücksichtigt werden |
| Funk oder RFID | Ein Zugangssignal oder Identifikationsmedium wurde erkannt | Anforderung beziehungsweise Prüfung einer Freigabe | Sagt allein nicht, ob der Fahrzeugbereich frei ist |
Praxis-Tipp: Trennen Sie im Konzept drei Fragen: Ist ein Fahrzeug da? Darf es passieren? Ist die Bewegung der Schranke unter den gegebenen Bedingungen zulässig? Für diese Aufgaben können unterschiedliche Komponenten erforderlich sein.
Warum die Induktionsschleife keinen vollständigen Personenschutz bietet
Eine Induktionsschleife ist für die Fahrzeugerkennung gedacht. Sie darf nicht als verlässliche Erkennung jedes Fußgängers, Kinderwagens oder sonstigen Gegenstands behandelt werden.
Auch Fahrräder und Motorräder müssen bei der Auslegung ausdrücklich berücksichtigt werden. Ob sie im vorgesehenen Bereich erkannt werden, hängt von der konkreten Schleifen- und Detektorausführung ab. Eine Prüfung nur mit einem Pkw reicht für eine gemischte Nutzergruppe nicht aus.
Welche zusätzlichen Schutzeinrichtungen benötigt werden, ergibt sich aus der Anlage und ihrer Nutzung. Die Schrankenrichtlinie des BVT unterscheidet bei der Planung unter anderem zwischen Personen- und Sachschutz und berücksichtigt unterschiedliche Fahrzeuggruppen.
Hinweis zur Sicherheit: Eine störende Meldung darf nicht dadurch „behoben“ werden, dass eine Schutzfunktion überbrückt oder deaktiviert wird. Bei unklarer Funktion muss die zuständige Fachkraft das weitere Vorgehen beurteilen.
Induktionsschleife planen: Was vor der Verlegung geklärt wird
Die Schleife muss zum Fahrweg, zu den Fahrzeugen und zur gewünschten Funktion passen. Erst danach lassen sich Geometrie, Position und technische Ausführung sinnvoll festlegen.
Schleifenposition und Fahrzeugführung abstimmen
Ein einzelner Fahrstreifen unterscheidet sich von einer gemeinsam genutzten Ein- und Ausfahrt. Ebenso relevant sind seitliches Anfahren, Rückwärtsbewegungen und Fahrzeuge mit Anhänger.
Für die Planung sollte klar sein, wo Fahrzeuge warten, wo sie erkannt werden und wie sie den Bereich wieder verlassen. Fußwege sollten dabei nicht nur als freie Restfläche betrachtet werden.
Untergrund und Leitungswege berücksichtigen
Vor Arbeiten an der Fahrbahn müssen Aufbau, vorhandene Leitungen und mögliche spätere Bauarbeiten bekannt sein. Eine neue Asphaltfläche stellt andere Ausführungsfragen als ein bestehender Bodenaufbau.
Schleife, Zuleitung und Detektor bilden eine zusammenhängende Einheit. Beschädigungen, ungeeignete Verbindungen oder die Beeinflussung benachbarter Schleifen können die Funktion beeinträchtigen. Die konkrete Verlegung richtet sich nach den Herstellerunterlagen.
Einstellungen auf die Funktion abstimmen
Empfindlichkeit, Ausgangsverhalten und gegebenenfalls Frequenzeinstellungen sind keine voneinander unabhängigen Komfortoptionen. Sie müssen zur Erkennungsaufgabe und zur Steuerung passen.
Hersteller wie Bircher bieten dafür Mess-, Anzeige- und Diagnosefunktionen an. Diese unterstützen die Inbetriebnahme, ersetzen aber nicht die Prüfung im tatsächlichen Fahrbetrieb.
Wenn die Schranke auf die Induktionsschleife nicht richtig reagiert
Ein unerwartetes Verhalten beweist noch keinen Defekt der Bodenschleife. Die Ursache kann auch im Detektor, in einer Freigabebedingung oder in der Verarbeitung durch die Steuerung liegen.
| Beobachtung | Was bei der Prüfung unterschieden werden sollte |
|---|---|
| Nur bestimmte Fahrzeuge werden nicht erkannt | Fahrzeuggruppe, Position über der Schleife und Auslegung |
| Die Schranke bleibt geöffnet | Tatsächliche Belegung, Detektorsignal, weitere Steuerbedingungen |
| Nach Fahrbahnarbeiten treten Probleme auf | Mögliche Veränderungen an Schleife, Zuleitung oder Anschlüssen |
| Die Funktion fällt zeitweise aus | Fehleranzeigen, Umgebungsbedingungen und elektrische Verbindungen |
| Ein Fahrzeug wird erkannt, die Schranke öffnet aber nicht | Erkennung von fehlender Freigabe oder Steuerungsstörung unterscheiden |
Diese Tabelle ist eine Orientierung für die Fehlerbeschreibung, keine Ferndiagnose. Änderungen an Parametern ohne Kenntnis ihrer Funktion können ein Problem verdecken oder ein anderes Verhalten auslösen.
Dokumentieren Sie stattdessen Zeitpunkt, Fahrzeugtyp und Ablauf. Vorhandene Fehleranzeigen oder Meldungen sollten unverändert an den betreuenden Fachbetrieb weitergegeben werden.

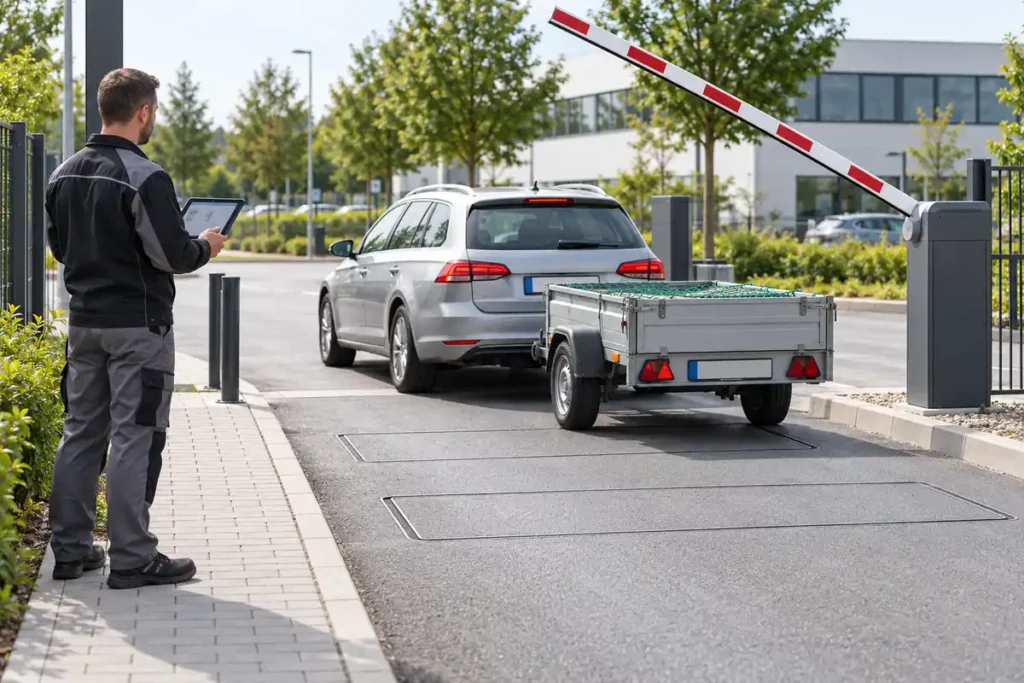

Praxisbeispiel: Induktionsschleife an einer betrieblichen Ausfahrt
Angenommen, eine Ausfahrt wird von Pkw, Lieferfahrzeugen und Fahrzeugen mit Anhänger genutzt. Eine pauschale Vorgabe „Die Schleife soll öffnen“ beschreibt die Aufgabe noch nicht ausreichend.
Vor der Einrichtung werden unter anderem diese Fragen geklärt:
- Soll jedes ausfahrende Fahrzeug eine Öffnung anfordern können?
- Welche Information hält die Durchfahrt während des Passierens frei?
- Wie werden Anhänger und unterschiedliche Fahrzeugabstände berücksichtigt?
- Gibt es Fußgänger oder Fahrradverkehr im selben Bereich?
- Was soll bei einer Störung oder fehlender Erkennung geschehen?
Das Beispiel zeigt: Die geeignete Lösung entsteht aus dem Betriebsablauf. Die Schleife ist ein Bestandteil dieses Konzepts, nicht dessen Ersatz.
Checkliste für Ihre Induktionsschleife an der Schranke
Für ein Planungsgespräch oder eine Bestandsprüfung helfen folgende Angaben:
- Standort, Fotos und möglichst ein Lageplan der Zufahrt.
- Einfahrt, Ausfahrt oder gemeinsam genutzte Fahrspur.
- Fahrzeuggruppen einschließlich Motorrädern, Fahrrädern und Anhängern.
- Gewünschte Funktion: Öffnung, Anwesenheit, Richtung oder Zählung.
- Hersteller und Typ von Schranke, Steuerung und Detektor, soweit bekannt.
- Vorhandene Unterlagen und Beschreibungen früherer Änderungen.
- Bei Störungen: genauer Ablauf und vorhandene Fehleranzeigen.
KIM KEY kann diese Angaben nutzen, um die technische Prüfung und die Abstimmung mit dem Betreiber vorzubereiten. Die Ausführung wird anschließend anhand der tatsächlichen Anlage beurteilt.
Induktionsschleife und Schranke gemeinsam beurteilen
Die Induktionsschleife liefert eine Information über Fahrzeuge im Erfassungsbereich. Welche Bewegung daraus folgt, bestimmen Steuerung, Freigaben und das gesamte Anlagenkonzept.
Für Zufahrten in Niedersachsen unterstützt KIM KEY bei der Abstimmung geeigneter Technik und ihrer fachgerechten Umsetzung. Beschreiben Sie Ihre vorhandene Anlage oder Ihr Vorhaben im Beratungsformular auf dieser Seite; Fotos, Fahrzeuggruppen und die gewünschte Funktion helfen bei der Vorbereitung.
Häufige Fragen zur Induktionsschleife an der Schranke
Der elektrische Antrieb schließt eine induktive Erkennung nicht grundsätzlich aus. Entscheidend sind Fahrzeugaufbau, Schleifenauslegung und Detektoreinstellung; die vorgesehenen Fahrzeuge sollten geprüft werden.
Das kann mit geeigneter Auslegung möglich sein. Es sollte jedoch nicht allein aus einer erfolgreichen Pkw-Erkennung abgeleitet werden.
Der Begriff wird im Zusammenhang mit Schranken häufig für eine Fahrzeugschleife verwendet. Für technische Entscheidungen müssen Funktionsprinzip und Geräteunterlagen geprüft werden.
Das hängt von Untergrund, Leitungswegen und der vorhandenen Steuerung ab. Auch die erforderliche Auswerteelektronik und ihre Einbindung müssen geprüft werden.
Dafür gibt es keine allgemeine Anzahl. Maßgeblich sind Fahrtrichtung, gewünschte Funktionen, Fahrzeuggruppen und das Schutzkonzept.
